PRÉSENTATION

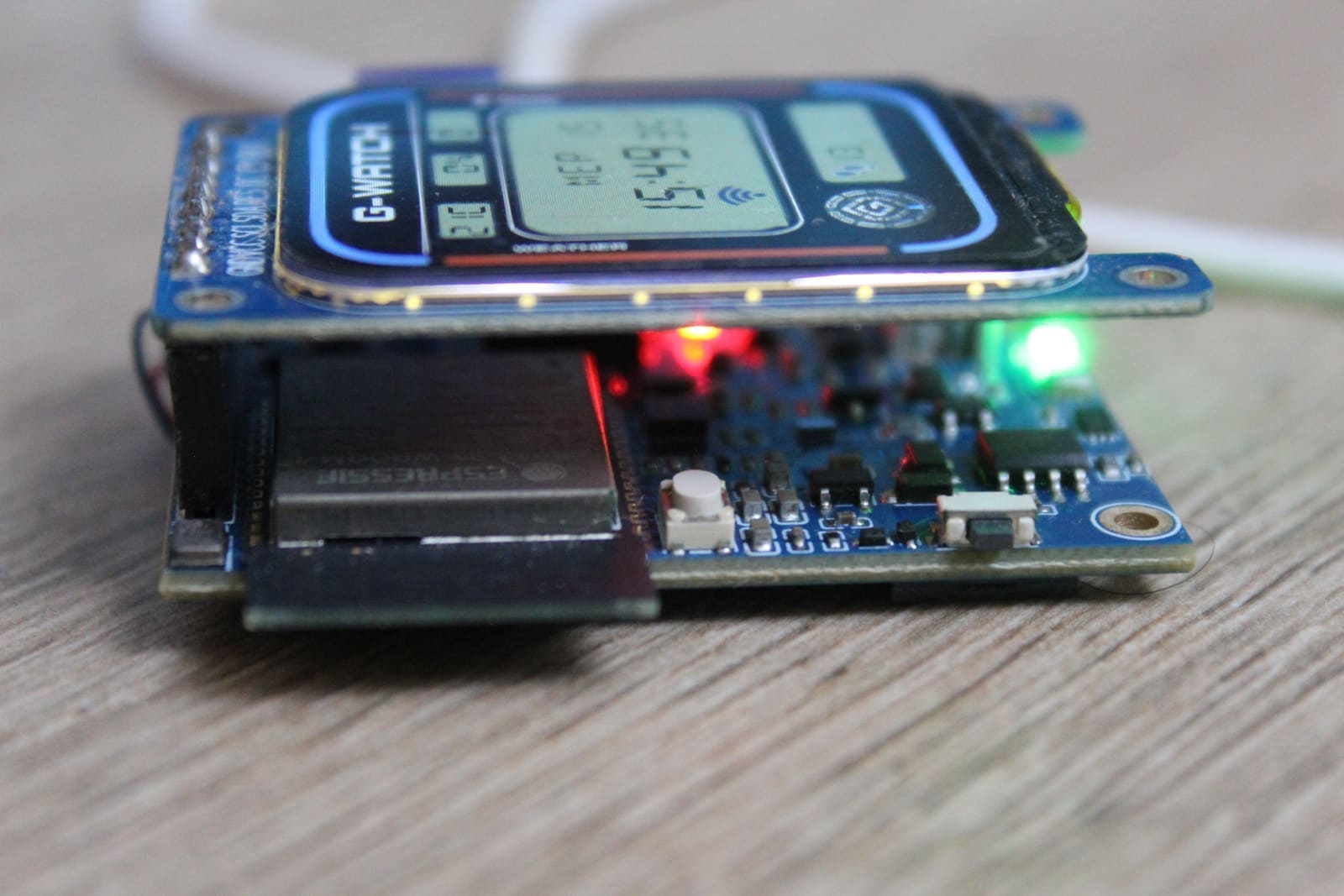

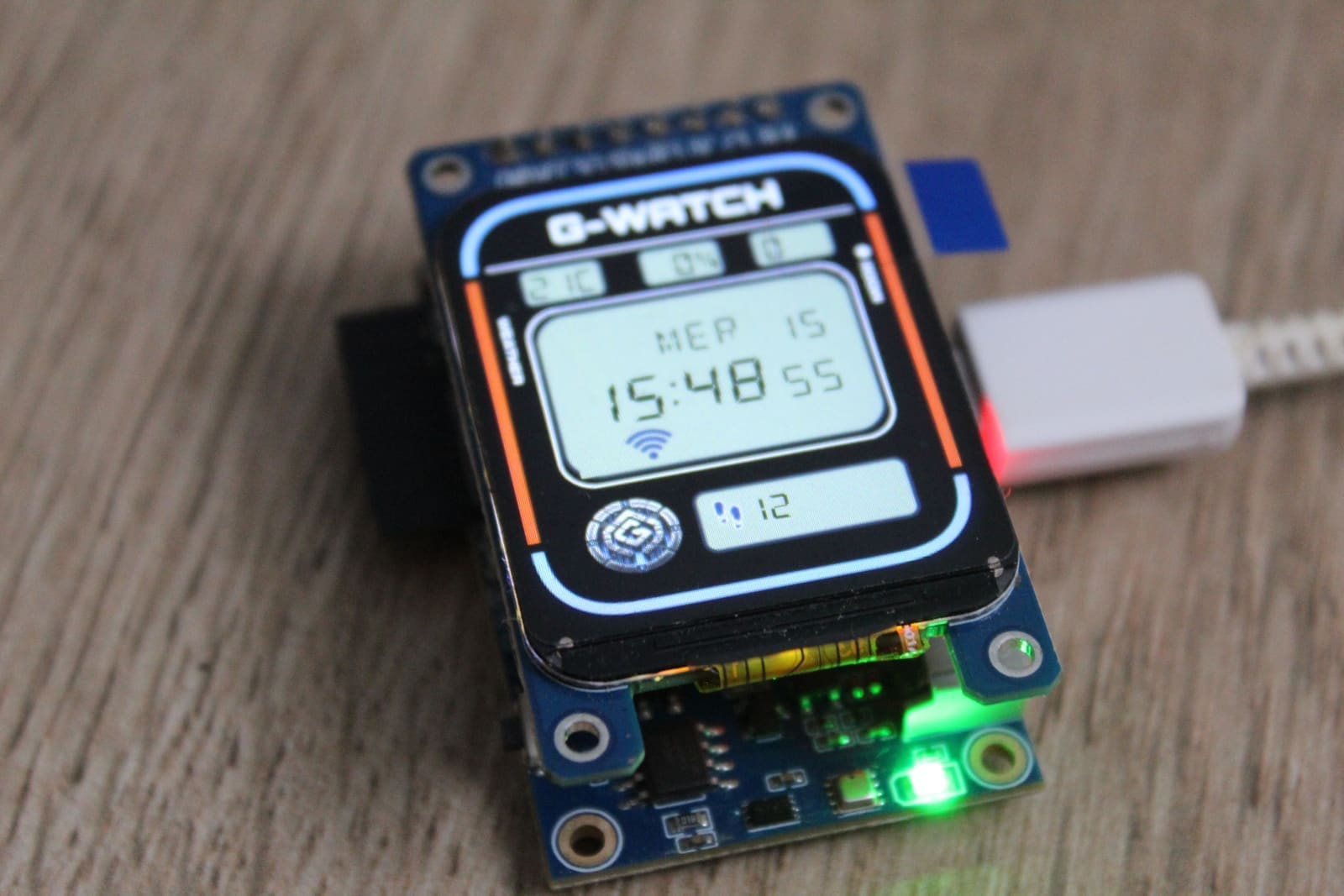

Une montre connectée conçue de A à Z autour de l'ESP32-S3, accompagnée d'une application Android dédiée qui relaie les notifications du téléphone directement au poignet.
SYSTÈME

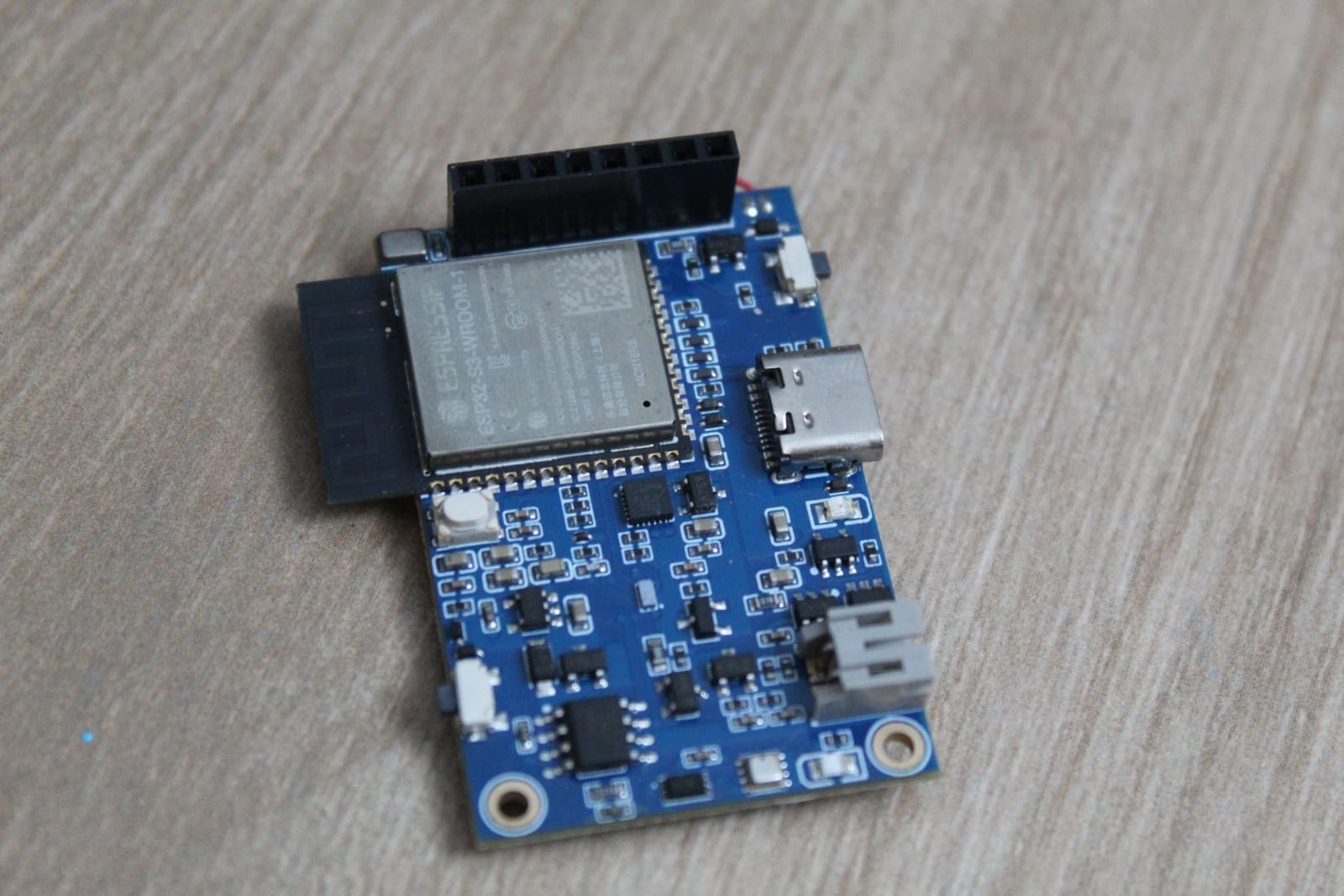

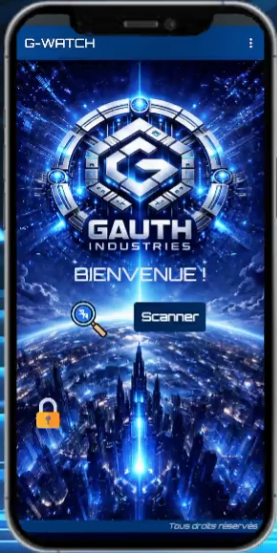

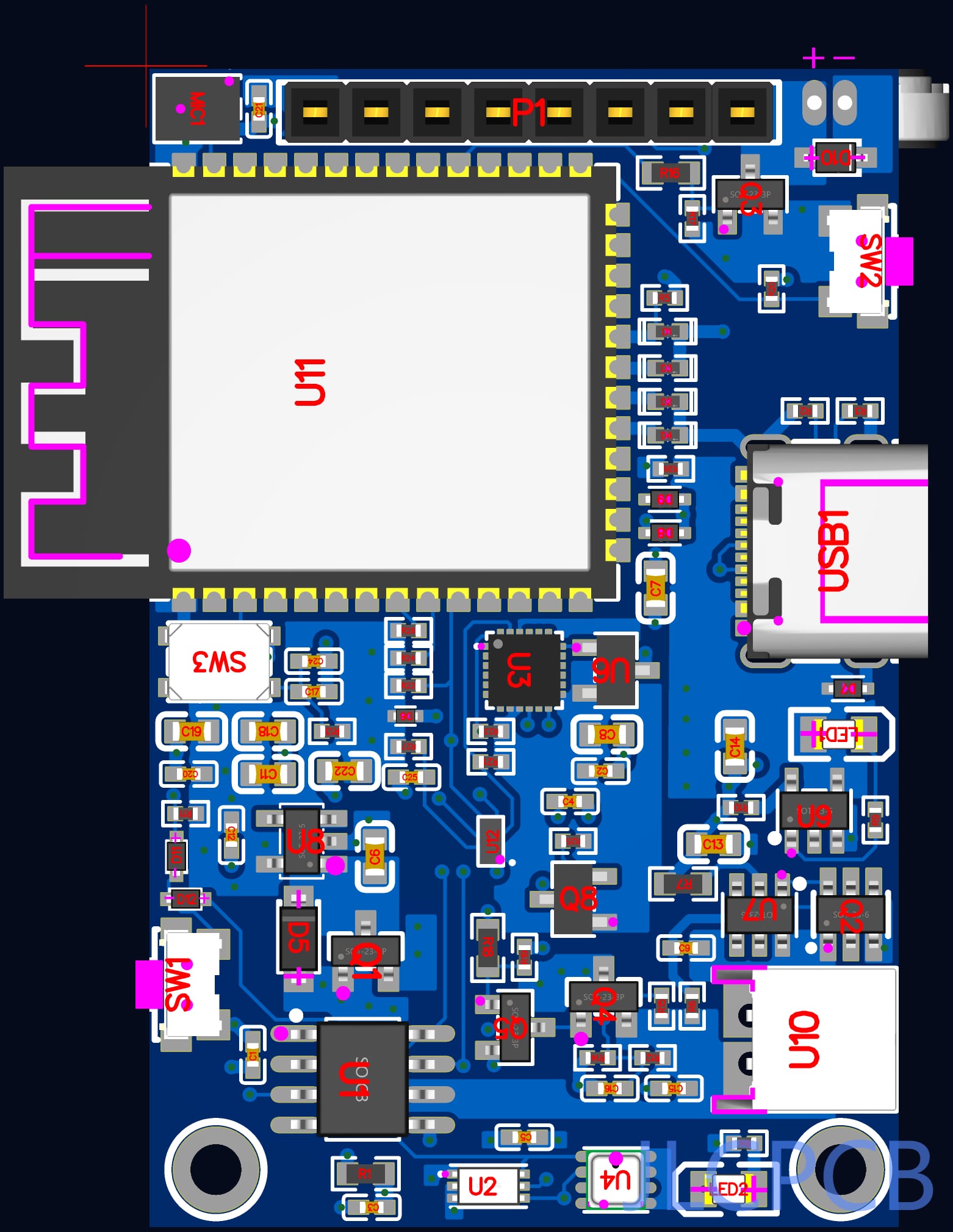

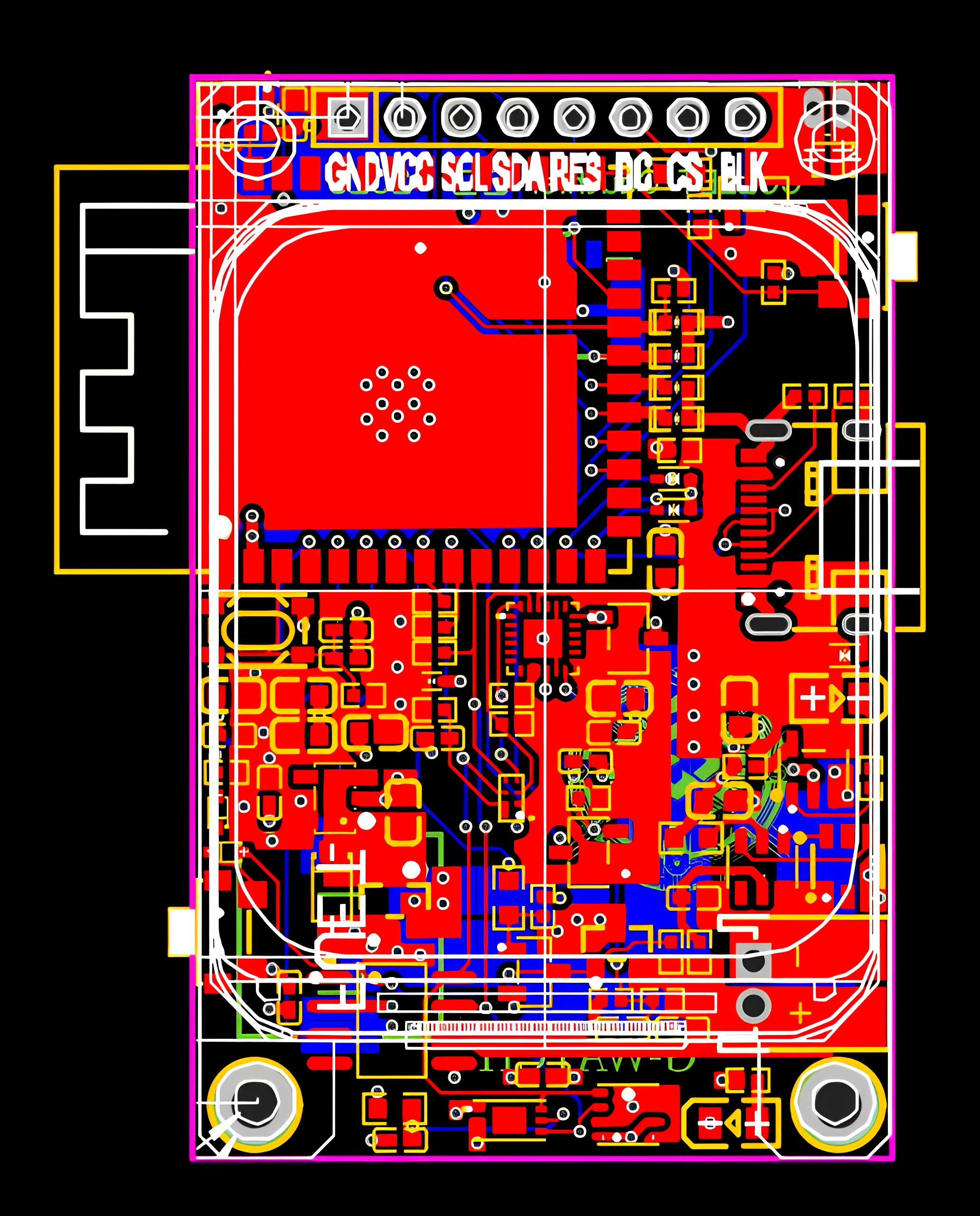

Puce principale ESP32-S3 N16R8 avec protection contre les surtensions, capteurs ICM-20948 (mouvements), BH1750 (luminosité), BME280 (température, humidité, pression) et DS3231 (heure précise), buzzer, micro-vibreur, port carte SD et USB-C. L'application compagnon Android reçoit les notifications en Bluetooth Low Energy.
TECHNOLOGIES
ESP32-S3 N16R8Android (BLE)ICM-20948BME280Carte SDUSB-C
PERSPECTIVES
Suivi d'activité enrichi et nouveaux cadrans.
FICHE TECHNIQUE
- Puce
- ESP32-S3 N16R8
- Capteurs
- ICM-20948 (mouvements), BH1750 (luminosité), BME280 (température, humidité, pression), DS3231 (heure)
- Retour
- Buzzer, micro-vibreur
- Stockage
- Carte SD
- Charge
- USB-C, protection contre les surtensions
- Application
- Android — notifications en Bluetooth Low Energy
